Надежная фиксация заготовок: токарные патроны в каталоге Purelogic R&D
Токарный патрон – основной элемент оснастки токарного станка. Он фиксирует заготовку на шпинделе, передает ей вращение и удерживает деталь во время обработки. В зависимости от требований к процессу обработки применяются патроны с различными конструкциями и типами привода. Мы расширили ассортимент кулачковых патронов новыми моделями с гидравлическим приводом серий 3H и 4H. Также в каталоге представлен широкий выбор типоразмеров механических самоцентрирующихся патронов K11 и K12.
Гидравлические патроны серий 3H и 4H
Линейка гидравлических 3-х и 4-х кулачковых токарных патронов серий 3H и 4H перекрывает широкий спектр задач – от обработки небольших заготовок до крупногабаритных деталей с диапазоном зажима от 7 до 450 мм. Патроны монтируются на стандартные шпиндельные фланцы типа А (от A4 до A11) и развивают максимальное усилие зажима от 28 до 180 кН в зависимости от габарита. Благодаря клиновому механизму патроны серий 3H и 4H обеспечивают быструю фиксацию заготовок с постоянным усилием, исключая человеческий фактор при зажиме и сокращая время вспомогательных операций.

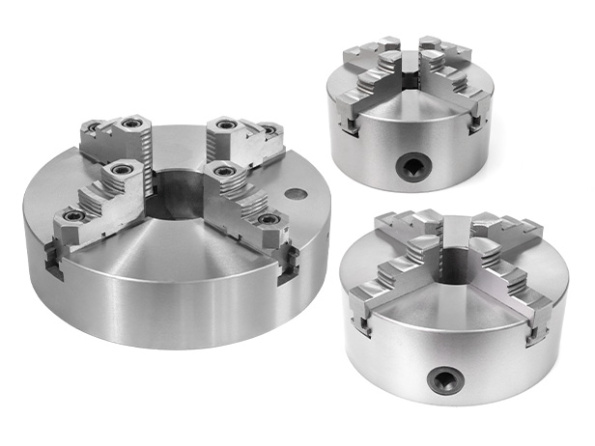

Ручные 3-х и 4-х кулачковые патроны
Для универсальных токарных станков, ремонтных мастерских и работы со сложными заготовками линейку дополняют патроны с ручным приводом. Они представлены в трехкулачковом и четырехкулачковом исполнениях с внешним диаметром от 80 до 1000 мм.
-
3-х кулачковые ручные патроны (диаметры от 80 до 630 мм) оснащены спирально-реечным механизмом, обеспечивающим автоматическое самоцентрирование круглых и шестигранных заготовок. Широкое сквозное отверстие в корпусе (до 260 мм у модели K11-630A) позволяет удобно обрабатывать длинномерный прутковый прокат на проход.
-
4-х кулачковые ручные патроны (диаметры от 80 до 1000 мм) предназначены для зажима заготовок квадратного, прямоугольного или фасонного сечения. В ряду крупногабаритных моделей (800 и 1000 мм) проходное отверстие достигает 400 мм, а допустимый крутящий момент – 1200 Н·м, что позволяет обрабатывать тяжелые валы и корпуса.
Все ручные патроны поставляются с комплектами прямых и обратных кулачков, обеспечивающих зажим как по наружному диаметру, так и «на разжим». Младшие габариты патронов рассчитаны на работу на высоких скоростях до 4000 об/мин.
На все изделия, представленные на нашем сайте, предоставляется гарантия и техническое сопровождение специалистов службы поддержки. Узнать стоимость, уточнить наличие товара, заказать доставку по России, в страны СНГ и зарубежья, можно по телефонам 8(800)555-63-74 (по РФ бесплатно) и +7(495)505-63-74 (для стран СНГ и зарубежья) или по электронной почте: info@purelogic.ru.
3-х кулачковый, D=160 mm
3-х кулачковый, D=400 мм
4-х кулачковый, D=160 мм
3-х кулачковый, D=135 мм, гидравлический
4-х кулачковый, D=450 мм, гидравлический
