Новая разработка Purelogic R&D – контроллер ЧПУ PX1

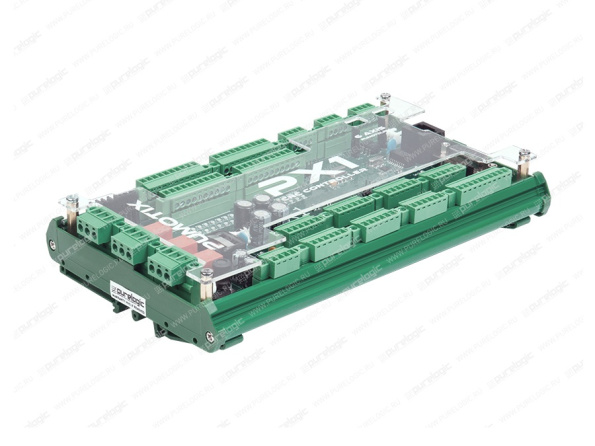

PX1 – новый контроллер движения для станков с ЧПУ от компании Purelogic R&D. PX1 представляет собой контроллер с платой коммутации в одном компактном исполнении. Модуль оснащен различными цифровыми интерфейсами связи (Ethernet, RS485, CAN*), большим количеством входов и выходов. При подключении к частотному преобразователю PX1 позволяет управлять скоростью вращения шпинделя путем изменения аналогового сигнала от 0 до 10 В, а также направлением вращения и запуском/остановкой шпинделя.
Контроллер PX1 управляется по интерфейсу Ethernet (100 Мбит/с) при помощи современной системы управления станком с ЧПУ PUMOTIX. Это сочетание позволяет построить современный станок плазменной и (или) газовой резки с модулем трубореза, точный многоосевой фрезерный станок. В перспективе в ПО PUMOTIX появятся модули также для работы на станках токарной обработки и лазерной резки.
К особенностям контроллера PX1 относятся:
• одновременное управление 6 осями станка по протоколу STEP/DIR;
• высокая и стабильная частота управляющих сигналов до 8 МГц;
• напряжение питания: 12-30 В;
• управление шпинделем и другими устройствами через интерфейс RS-485 с поддержкой протокола Modbus;
• интерфейсы RS485/CAN гальванически развязаны;
• 16 дискретных входов (12/24 В) разделены на 2 группы по 8 входов с возможностью независимого питания группы;
• 2 аналоговых входа (0-5 В) с возможностью использования в произвольных программных решениях (управление рабочей подачей, оборотами шпинделя и т.д. с помощью переменного резистора);
• 16 дискретных выходов (5-30 В) разделены на 2 группы по 8 выходов с возможностью независимого питания группы. Тип выхода push-pull, что позволяет легко подключать нагрузку;
• 3 силовых выхода (электромагнитные реле 5 А/~250 В);
• 1 вход инкрементального энкодера (до 3 МГц)*;
• индикация питания контроллера, состояния дискретных входов и выходов, реле, наличия сигналов STEP/DIR/ENABLE, состояния входа E-STOP, наличия подключения к локальной сети и связи с PUMOTIX;
• сохранение состояния контроллера при потере питания: функция позволяет продолжить выполнение УП точно с места остановки при перебоях с электропитанием;
• защита от короткого замыкания всех линий питания контроллера
• два варианта креплений: на DIN-рейку и на плоскую поверхность.
Гибкость настроек, компактные габариты, отсутствие необходимости во внешних платах расширения позволяют встраивать контроллер в уже существующие сложные системы.
Подробные характеристики и цена контроллера PX1 указаны в разделе товара.
*Примечание: в архитектуру контроллера данные функции аппаратно заложены и проверены на работоспособность. Программная поддержка появится в виде обновления прошивки PX1 и ПО PUMOTIX.
