Новые модули преобразования дифференциальных сигналов

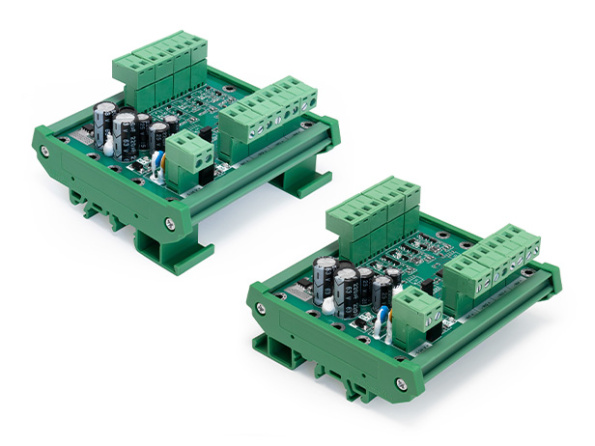

Компания Purelogic R&D запустила в производство новые модули преобразования сигналов PLP-LS3-PP и PLP-LS3-OC. Устройства предназначены для преобразования дифференциальных сигналов 5 В с одновременной гальванической развязкой цепей. Модули применяются для согласования высокочастотных интерфейсов контроллеров ЧПУ (STEP/DIR, CW/CCW) с драйверами шаговых и серводвигателей.
Серия включает две модификации, отличающиеся схемотехникой выхода:
-
PLP-LS3-PP – выход push-pull. Подходит для длинных кабельных линий благодаря высокой помехоустойчивости. Модуль оснащен светодиодной индикацией питания и состояния входов.
-
PLP-LS3-OC – выход «открытый коллектор». Предназначен для подключения к входам устройств, использующих данный тип интерфейса. Оснащен светодиодной индикацией питания.
Параметры модулей PLP-LS3:
-
максимальная частота работы – 1 МГц;
-
4 дифференциальных входных канала (5 В, 5...10 мА);
-
выход с общим минусом, напряжение определяется внешним питанием (5 В или 9...24 В);
-
выходной ток – до 20 мА на канал;
-
гальваническая развязка цепей;
-
токоограничение на входе;
-
защита питания от переполюсовки.
Новые устройства дополняют линейку модулей преобразования уровней Purelogic R&D специальными решениями для работы со слаботочными дифференциальными сигналами и их конвертации в сигналы с общим минусом. Ранее в серии были представлены модели с однополярными дискретными входами:
-
PLP-LS1 – низкочастотный модуль (до 2 кГц) с гальванической развязкой входных и выходных цепей. Обеспечивает коммутацию нагрузок до 50 В и 100 мА, не требует внешнего источника питания и может использоваться как альтернатива «сухому контакту».
-
PLP-LS2-OC / PLP-LS2-PP – высокоскоростные универсальные модули (до 1 МГц) для работы с дискретными сигналами 5...24 В. Модули имеют оптоизолированные входы, поддерживают подключение по схемам с общим плюсом и общим минусом. Требуют внешнего питания выходов 5...24 В и способны коммутировать мощные выходные нагрузки до 50 В и 100 мА на канал.
На все изделия, представленные на нашем сайте, предоставляется гарантия и техническое сопровождение специалистов службы поддержки. Узнать стоимость, уточнить наличие товара, заказать доставку по России, в страны СНГ и зарубежья, можно по телефонам 8(800)555-63-74 (по РФ бесплатно) и +7(495)505-63-74 (для стран СНГ и зарубежья) или по электронной почте: info@purelogic.ru.
4 канала, открытый коллектор, 5-24В/2кГц, ток входного сигнала до 15мА, выходного – до 100мА на канал.
4 канала, открытый коллектор, 5...24В/1МГц, ток входного сигнала до 15мА, выходного – до 100мА на канал
4 канала, push-pull, 5...24В/1МГц, ток входного сигнала до 15мА, выходного – до 100мА на канал
4 канала, открытый коллектор, 5...24В/1МГц, ток входного сигнала 5...10мА, выходного – до 20мА на канал
4 канала, push-pull, 5...24В/1МГц, ток входного сигнала 5...10мА, выходного – до 20мА на канал
