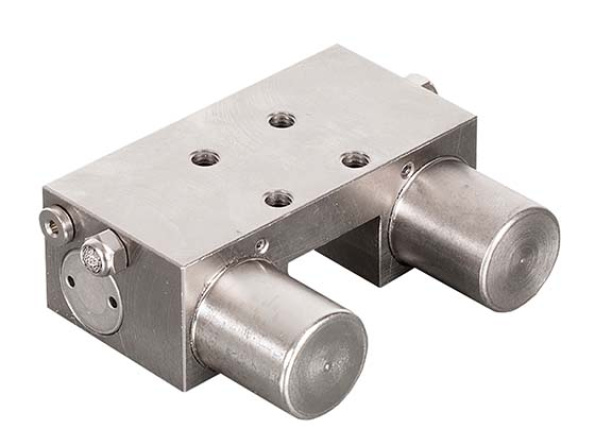

Пневматические зажимы для рельсовых направляющих CPxxx

Пневматические зажимы для рельсовых направляющих используются для торможения и удержания каретки, т. е. для блокировки перемещений по оси. Зажимы приводятся в действие посредством подачи давления на пневматический клапан с подпружиненной мембраной. При достижении в тормозе достаточного давления, мембрана перемещается, открывая клапан. Давление воздуха перемещает клин в продольном направлении, в результате чего штоки приводятся в движение и сжимают или разжимают рельсовую направляющую. Когда давление стравливается, штоки возвращаются в исходное положение.

Пневматические зажимы для профильных рельс делятся по типу действия:
• нормально замкнутые — фиксатор разжимает рельс при подаче давления, и зажимает его, когда давление падает ниже определенного уровня.
• нормально разомкнутые типа — фиксатор сжимает рельс при подаче давления, т.е. до подачи давления клин-штоки тормоза под действием пружины выдвинуты и стискивают профильную направляющую с боков, обеспечивая надежную фиксацию рельса. При подаче давления клин-штоки втягиваются внутрь зажима, освобождая рельс.

В нашем ассортименте представлены пневматические зажимы для профильных рельс серии CPxxx со следующими характеристиками:
• нормально замкнутый или нормально разомкнутый тип;
• модели с защитой от удара по рельсу и без;
• для рельс HG/GH типоразмеров 15...55;
• усилие зажима от 650Н*м до 2600Н*м;
• давление цилиндра 0.2...0.8МПа;
• расход газа от 0.011л/ч до 0.04л/ч;
• скорость срабатывания ≤0.06с.

На все изделия предоставляется гарантия и техническое сопровождение специалистов службы поддержки. Узнать стоимость, уточнить наличие товара, заказать доставку по России, в страны СНГ и зарубежья, можно по телефонам 8(800)555-63-74 (по РФ бесплатно) и +7(495)505-63-74 (для стран СНГ и зарубежья) или по электронной почте: info@purelogic.ru.
