Пульты управления для ЧПУ-станков: виды и назначение
Пульты управления позволяют оператору взаимодействовать со станком с ЧПУ прямо у рабочей зоны. Они значительно упрощают наладку, установку нулей, контроль движения и вспомогательные операции без необходимости постоянного обращения к основному терминалу. В зависимости от задач, доступны проводные и беспроводные модели с разными типами подключения, числом управляемых осей и степенью интеграции с системами управления.
В нашем ассортименте представлены разные виды пультов – от простых MPG-устройств до полноценных панелей управления с программируемыми функциями.
Беспроводные пульты серии F и HYD-F
Пульты F1520 и F1521 предназначены для управления станками плазменной и газовой резки. Они работают на частоте 433МГц ISM и оснащены 19 функциональными кнопками, LED-индикацией и магнитным креплением. Модель F1520 с интерфейсом RS232 имеет радиус действия до 30м. F1521 использует CAN-шину и обеспечивает устойчивую связь на расстоянии до 200м. Оба пульта питаются от двух батареек AAA и поддерживают основные функции: прожиг, нагрев, резку, перемещение резака и регулировку скорости.
HYD-F1510 и HYD-F1520 также ориентированы на термическую резку и совместимы не только с контроллерами HYD, но и с Hypertherm, BURNY и другими системами. Радиус действия – до 50м. HYD-F1510 комплектуется приемником с восемью стандартными выходами, что позволяет подключать его без доработки оборудования. HYD-F1520 имеет приемник с интерфейсом RS232.
Пульты LHB / WHB / PHB

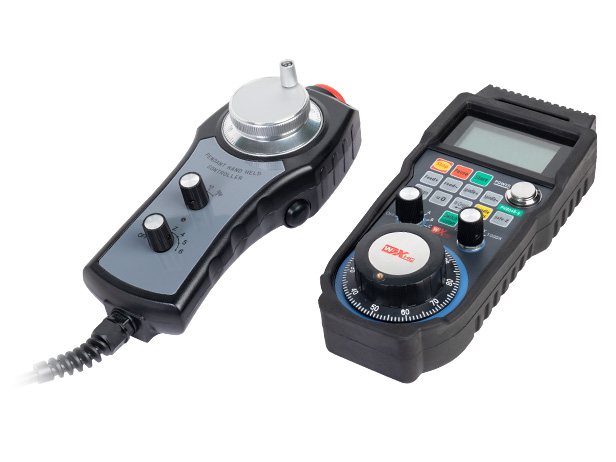

Пульты серий LHB (проводные) и WHB (беспроводные) позволяют управлять осями, шпинделем, макросами и нулями прямо у зоны обработки. Все модели снабжены MPG-энкодером, переключателями и настраиваемыми кнопками. WHB работают по ISM 433МГц, радиус – до 60м. Питание – батарейки AA/AAA.
LHB03, LHB03B, WHB02 и WHB03B – модели, ориентированные на NCStudio. Они подключаются к компьютеру как HID-устройства, передавая команды напрямую в программу, даже если окно NCStudio не активно.
LHB04B-4, WHB04B-4 и WHB04B-6 оптимально подходят для программного обеспечения PUMOTIX. Эти модели позволяют гибко назначать макросы и команды на кнопки пульта, использовать разные профили под фрезеровку, плазменную или газовую резку. Пульты сохраняют все преимущества серии: точное управление осями, надежность связи и удобство в использовании.
PHB04B-6 – беспроводной пульт с LCD-дисплеем, поддержкой 6 осей и энкодером. По возможностям он схож с моделями серии WHB, но отличается отсутствием встроенной совместимости с NCStudio, PUMOTIX и Mach3. Вместо этого пульт поставляется с DLL-библиотекой для интеграции в собственные системы. Радиус действия – до 40м, в комплект входит USB-приемник и CD-диск с драйвером.
Отечественные пульты PURELOGIC
PLCM-R1 и PL-MPG01 – промышленные пульты нашей разработки. Полностью совместимы с системой управления PUMOTIX, поддерживают привязку макросов, профилей и всех ключевых функций.
PLCM-R1 подключается через Ethernet, поддерживает 4 оси, оснащен 7 настраиваемыми кнопками и 7 индикаторами. Питание – через USB-инжектор. Есть плагин для Mach3.
PL-MPG01 – прочный проводной MPG с DB-25, 4 осями, множителями импульсов, 5 кнопками и кнопкой E-STOP. Выполнен в алюминиевом корпусе для защиты от ударов.
Серии TM и DDMPG – проводные пульты базового уровня
TM и DDMPG – простые и доступные MPG-пульты для точного ручного управления. Поддерживают 3–6 осей в зависимости от модели, множители импульсов ×1, ×10 и ×100, имеют кнопку E-STOP. Энкодеры – 100PPR.
Модели TM1474, TM2188 оснащены дифференциальным выходом RS-422 (на базе 26LS31), что гарантирует стабильность сигнала даже в условиях помех.
DDMPG-DDCES и DDMPG-4.1 ориентированы на контроллеры DDCS Expert и DDCSV4.1, но совместимы и с другими аналогичными системами.
На все изделия, представленные на нашем сайте, предоставляется гарантия и техническое сопровождение специалистов службы поддержки. Узнать стоимость, уточнить наличие товара, заказать доставку по России, в страны СНГ и зарубежья, можно по телефонам 8(800)555-63-74 (по РФ бесплатно) и +7(495)505-63-74 (для стран СНГ и зарубежья) или по электронной почте: info@purelogic.ru.
