Распродажа: плата коммутации PLCS6x

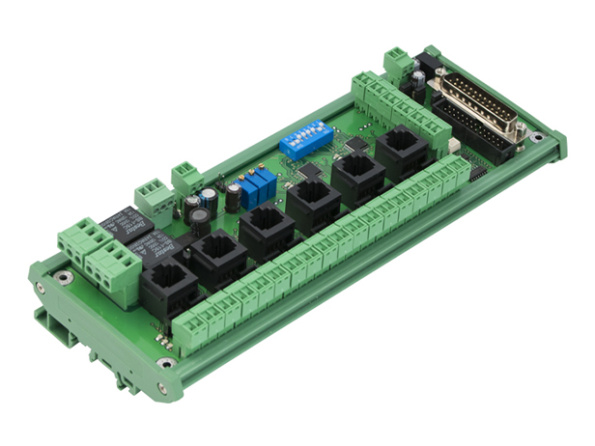

Плата коммутации PLCS6x – отечественная разработка от компании Purelogic R&D, предназначенная для формирования и распределения управляющих сигналов в системах управления ЧПУ-станками. Плата подключается к LPT-порту персонального компьютера и транслирует сигналы STEP/DIR/ENABLE на драйверы шаговых и серводвигателей, обеспечивая управление до шести осей. Все входные сигналы буферизуются, что снижает риск повреждения порта управления.

Функциональные возможности платы PLCS6x включают:

• Формирование и обработка управляющих импульсов. PLCS6x выполняет цифровую фильтрацию сигналов STEP, устраняя неравномерность генерации импульсов. Функция умножения частоты STEP позволяет увеличить выходную частоту до 300 кГц с настраиваемым коэффициентом от 1 до 16. Это обеспечивает более плавное перемещение осей и повышает точность позиционирования, особенно при работе на высоких скоростях.

• Подключение датчиков и исполнительных устройств. Плата оснащена шестью оптоизолированными входами, предназначенными для подключения концевых выключателей и кнопки аварийной остановки (E-STOP). Для управления внешними устройствами предусмотрены два релейных выхода, которые могут использоваться для включения шпинделя, системы охлаждения и вспомогательного оборудования. Встроенный конвертер «ШИМ → аналоговое напряжение» позволяет напрямую управлять частотным преобразователем шпинделя из программы ЧПУ без применения дополнительных модулей.

• Совместимость и режимы работы. PLCS6x оптимизирована для работы с системой управления PUMOTIX, а также совместима с популярными ЧПУ-системами MACH3/4, LinuxCNC, NCStudio и другими. Плата поддерживает драйверы шаговых и серводвигателей производства Purelogic R&D и может использоваться с аналогичными устройствами сторонних производителей при соблюдении требований к подключению. Реализована поддержка режимов Enable (потенциальный и Charge Pump), а также гибкая настройка логики управляющих сигналов.

• Контроль состояния и защитные функции. Для контроля работы системы предусмотрены индикация и функция самодиагностики, позволяющие отслеживать состояние сигналов и оперативно выявлять аварийные ситуации, включая перегрузку каналов, перегрев и активацию E-STOP. Дополнительно реализована защита от переполюсовки питания и перегрева.

В рамках распродажи плата PLCS6x доступна со склада. Это эффективное решение для модернизации систем управления ЧПУ-оборудованием и создания компактных управляющих комплексов на базе ПК.

На все изделия, представленные на нашем сайте, предоставляется гарантия и техническое сопровождение специалистов службы поддержки. Узнать стоимость, уточнить наличие товара, заказать доставку по России, в страны СНГ и зарубежья, можно по телефонам 8(800)555-63-74 (по РФ бесплатно) и +7(495)505-63-74 (для стран СНГ и зарубежья) или по электронной почте: info@purelogic.ru.
