Системы автосмены инструмента, серия MDK и SMDK

Система автоматической смены инструмента – это механизм замены рабочего инструмента без участия оператора. Использование данного механизма значительно ускоряет процесс обработки заготовок и избавляет оператора от лишнего вмешательства в производственный цикл.

При использовании автосмены инструменты находятся в ячейках специального барабана (магазина). Каждой ячейке присвоен собственный номер. При помощи датчиков и устройств обратной связи система ЧПУ контролирует положение магазина и заполненность ячеек.

Компания Purelogic R&D предлагает системы автосмены карусельного типа для деревообрабатывающих станков с ЧПУ. Модули серии MDK и SMDK обеспечивают:

• достаточную вместимость магазина (от 8 до 20 шт.);
• точность положения фрезы в шпинделе и надежность фиксации;
• стабильную работу всех звеньев системы;
• минимальные затраты времени на смену инструментов;
• удобство обслуживания и соблюдение требований техники безопасности;
• компактность всей конструкции.

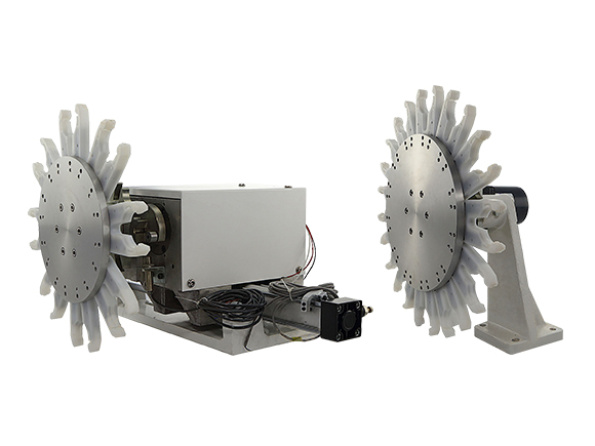

Системы серии MDK и SMDK состоят из карусели вращения, электродвигателя, редуктора, пневмоцилиндра и датчиков. Представлены модели с разным количеством держателей цанговых патронов и максимальным диаметром хвостовика (100-135 мм). Вес систем автосмены серии MDK и SMDK— 39 кг, напряжение питания — 380 В. Для работы механизма необходимо оборудовать станок системой управления подачей воздуха.
