Станочный измерительный инструмент

Контроль геометрии и размеров заготовок в условиях современного производства невозможен без применения надежного измерительного оборудования. Особенно это актуально для фрезерных станков с ЧПУ, где точность установки заготовки и контроль размеров после обработки напрямую влияет на качество и повторяемость изделий. Контактные измерительные датчики – неотъемлемая часть такого оборудования.

В зависимости от выполняемой задачи станочные датчики можно условно разделить на три категории.

Датчики-центроискатели и контактные щупы

Используются для определения положения и геометрии заготовки перед началом обработки. Датчики позволяют точно находить центр отверстий, граней и сложных контуров. Среди разнообразных решений можно выделить российские измерительные датчики нашего производства:

• PLL006 – универсальный щуп с монтажом в цанговый патрон шпинделя. Совместим с популярными ЧПУ-системами, обладает высокой точностью и защитой от дребезга контактов. Однонаправленная повторяемость составляет 0.005мм;

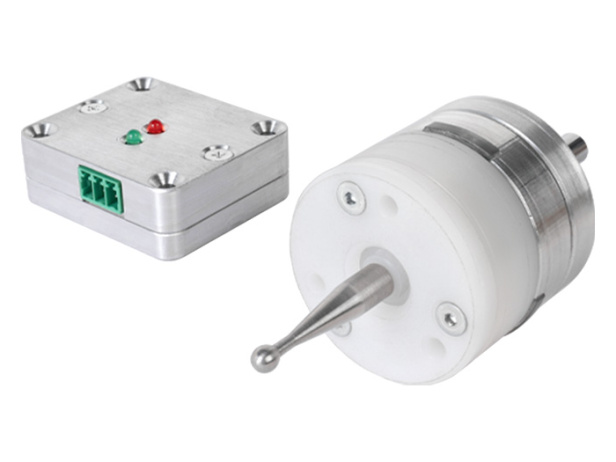

• PLL005-G2 / PLL005-G3 – модификации центроискателя с жестким несъемным или сменным стилусом. Отличаются диаметром наконечника и способом установки стилуса. Повторная калибровка обеих моделей легко производится самостоятельно. Подходят для работы с неметаллическими материалами.

Кроме того, для точных измерений в трех координатах используются датчики серий PL-V4 и PL-V6 (Китай). Они оснащены вольфрамовым наконечником и также отличаются высокой повторяемостью измерений (до 0.01мм).

Высотомеры и датчики касания фрезы

Применяются для автоматической привязки инструмента по оси Z – калибровки длины и диаметра фрез. Это особенно важно при смене инструмента в рамках одного техпроцесса. Популярные модели:

• WT-10/WT-20 – высокоточные датчики касания с твердосплавной контактной площадкой и пневмопродувкой;

• WT-12.7 – улучшенная модель с возможностью определения касания в трех координатах (±X, ±Y, +Z), что позволяет учитывать биение и искривление инструмента;

• PLTLS-01 – отечественная разработка от компании Purelogic R&D. Датчик высоты инструмента служит для определения нулевой точки (Z0) системы ЧПУ относительно поверхности заготовки. Выполнен из полиамида с алюминиевой контактной поверхностью и магнитным основанием для удобного монтажа на станке. Совместим с ЧПУ системой PUMOTIX и другими популярными системами управления.

Датчики с радиоканалом или кабелем

В зависимости от организации рабочего пространства, можно выбрать проводные (например, T-25) или беспроводные (T-40) датчики-щупы. Они передают информацию о касании в реальном времени и обеспечивают точность позиционирования до 1мкм.

Стилусы

На нашем сайте также представлены стилусы для контактных датчиков, которые можно использовать при различных измерениях. Датчики со сменными стилусами позволяют подстраивать измерительный инструмент под конкретные задачи. Например, в комплект стилусов STS-M2.5-1-R входят щупы с длиной от 10 до 50мм и рубиновыми шариками диаметром 1мм. Такие шарики обеспечивают износостойкость и точное касание даже при многомиллионных циклах.
